Chevrolet Trax: Instrument Panel and Console Trim - Repair instructions

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

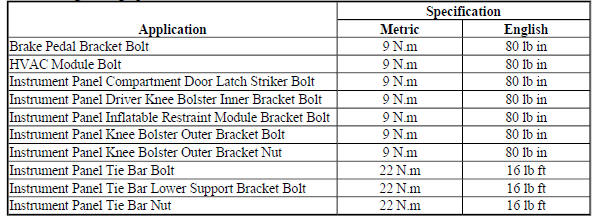

Fastener Tightening Specifications

Fastener Tightening Specifications

REPAIR INSTRUCTIONS

INSTRUMENT PANEL LOWER TRIM PANEL INSULATOR REPLACEMENT

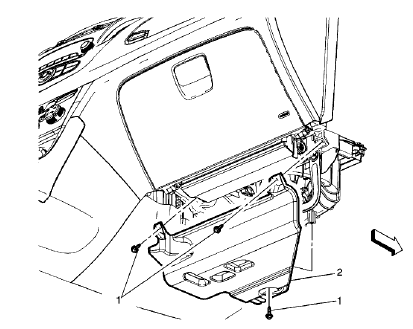

Fig. 1: Instrument Panel Lower Trim Panel
Fig. 1: Instrument Panel Lower Trim Panel

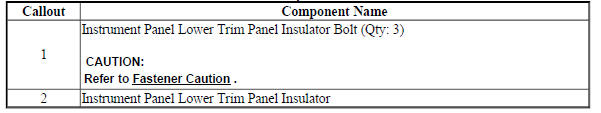

Instrument Panel Lower Trim Panel Insulator Replacement

Instrument Panel Lower Trim Panel Insulator Replacement

INSTRUMENT PANEL LOWER CENTER TRIM PLATE APPLIQUE REPLACEMENT (TRAX)

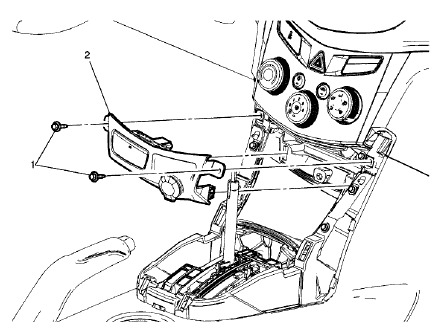

Fig. 2: Instrument Panel Lower Center Trim Plate Applique
Fig. 2: Instrument Panel Lower Center Trim Plate Applique

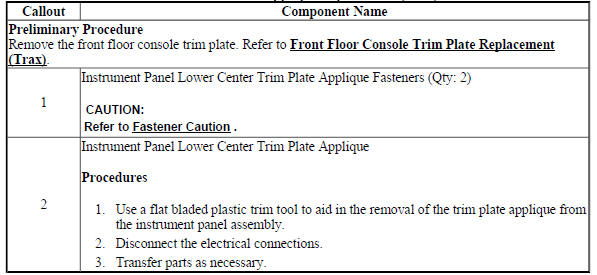

Instrument Panel Lower Center Trim Plate Applique Replacement (Trax)

Instrument Panel Lower Center Trim Plate Applique Replacement (Trax)

INSTRUMENT PANEL LOWER CENTER TRIM PLATE APPLIQUE REPLACEMENT (ENCORE)

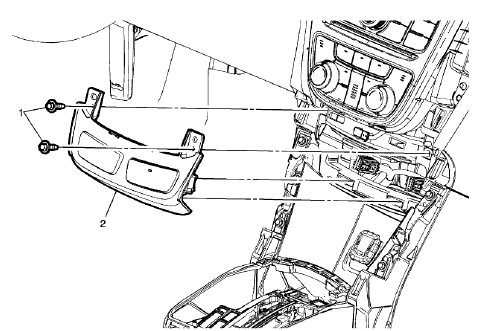

Fig. 3: Instrument Panel Lower Center Trim Plate Applique
Fig. 3: Instrument Panel Lower Center Trim Plate Applique

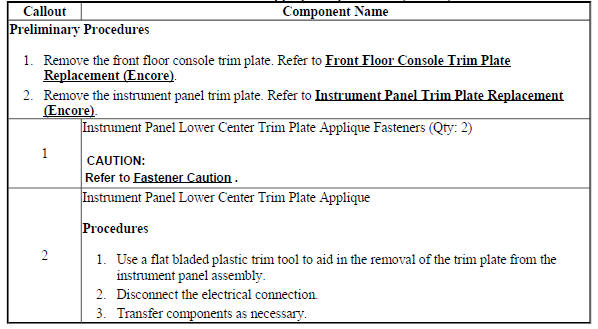

Instrument Panel Lower Center Trim Plate Applique Replacement (Encore)

Instrument Panel Lower Center Trim Plate Applique Replacement (Encore)

INSTRUMENT PANEL INSTRUMENT CLUSTER HOOD REPLACEMENT (ENCORE)

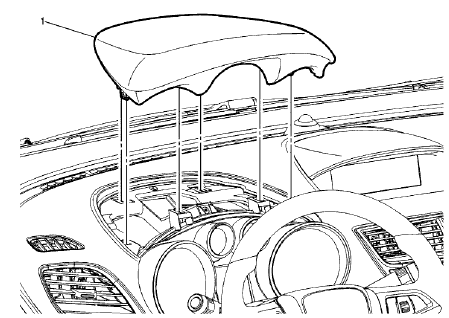

Fig. 4: Instrument Panel Instrument Cluster Hood
Fig. 4: Instrument Panel Instrument Cluster Hood

Instrument Panel Instrument Cluster Hood Replacement (Encore)

Instrument Panel Instrument Cluster Hood Replacement (Encore)

INSTRUMENT PANEL INSTRUMENT CLUSTER HOOD REPLACEMENT (TRAX)

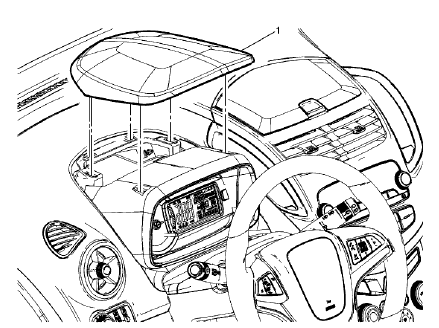

Fig. 5: Instrument Panel Instrument Cluster Hood
Fig. 5: Instrument Panel Instrument Cluster Hood

Instrument Panel Instrument Cluster Hood Replacement (Trax)

Instrument Panel Instrument Cluster Hood Replacement (Trax)

INSTRUMENT PANEL KNEE BOLSTER INNER BRACKET REPLACEMENT

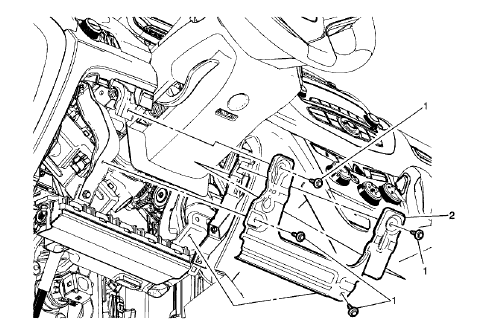

Fig. 6: Instrument Panel Knee Bolster Inner Bracket
Fig. 6: Instrument Panel Knee Bolster Inner Bracket

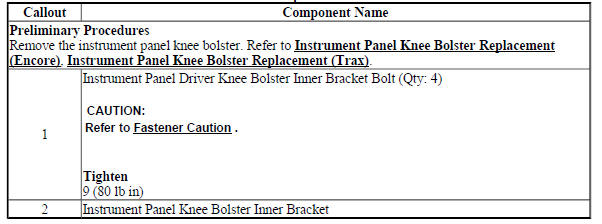

Instrument Panel Knee Bolster Inner Bracket Replacement

Instrument Panel Knee Bolster Inner Bracket Replacement

INSTRUMENT PANEL KNEE BOLSTER OUTER BRACKET REPLACEMENT

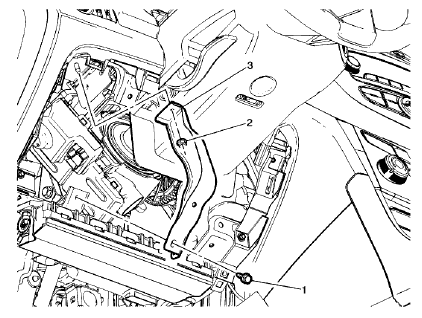

Fig. 7: Instrument Panel Knee Bolster Outer Bracket
Fig. 7: Instrument Panel Knee Bolster Outer Bracket

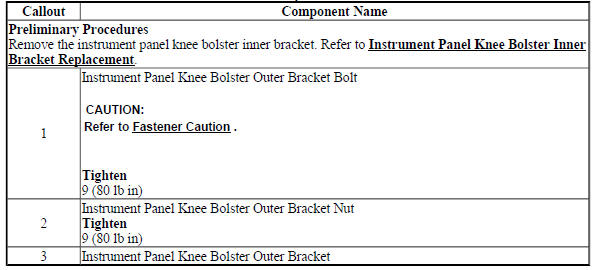

Instrument Panel Knee Bolster Outer Bracket Replacement

Instrument Panel Knee Bolster Outer Bracket Replacement

INSTRUMENT PANEL KNEE BOLSTER REPLACEMENT (ENCORE)

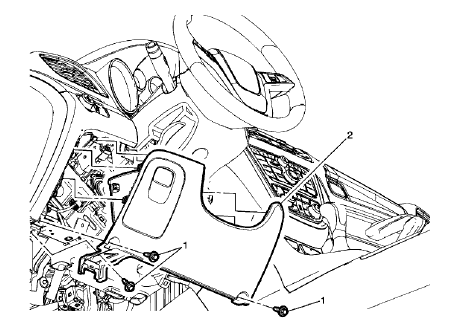

Fig. 8: Instrument Panel Knee Bolster
Fig. 8: Instrument Panel Knee Bolster

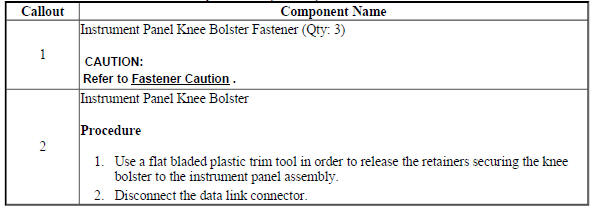

Instrument Panel Knee Bolster Replacement (Encore)

Instrument Panel Knee Bolster Replacement (Encore)

INSTRUMENT PANEL KNEE BOLSTER REPLACEMENT (TRAX)

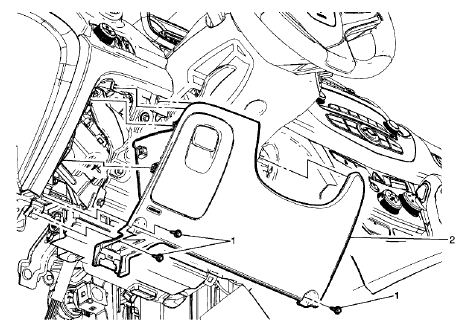

Fig. 9: Instrument Panel Knee Bolster
Fig. 9: Instrument Panel Knee Bolster

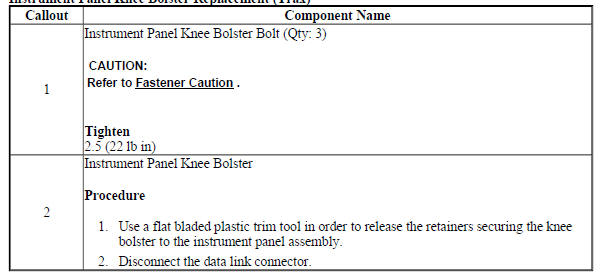

Instrument Panel Knee Bolster Replacement (Trax)

Instrument Panel Knee Bolster Replacement (Trax)

INSTRUMENT PANEL TRIM PLATE REPLACEMENT (TRAX)

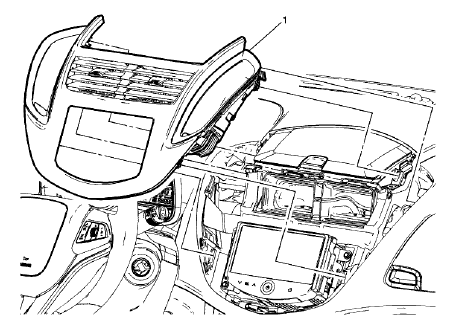

Fig. 10: Instrument Panel Trim Plate
Fig. 10: Instrument Panel Trim Plate

Instrument Panel Trim Plate Replacement (Trax)

Instrument Panel Trim Plate Replacement (Trax)

INSTRUMENT PANEL TRIM PLATE REPLACEMENT (ENCORE)

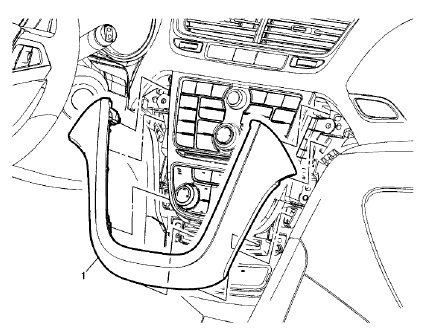

Fig. 11: Instrument Panel Trim Plate
Fig. 11: Instrument Panel Trim Plate

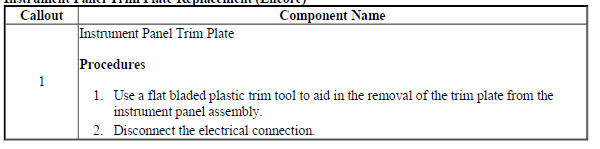

Instrument Panel Trim Plate Replacement (Encore)

Instrument Panel Trim Plate Replacement (Encore)
